工作流

工作流（Workflow）指的是一种用于定义、管理和自动化设备、数据和服务之间交互的逻辑流程。工作流可以将多个预定义的规则或任务串联起来，实现丰富灵活的功能，如阈值告警，定时开关等。

新增工作流

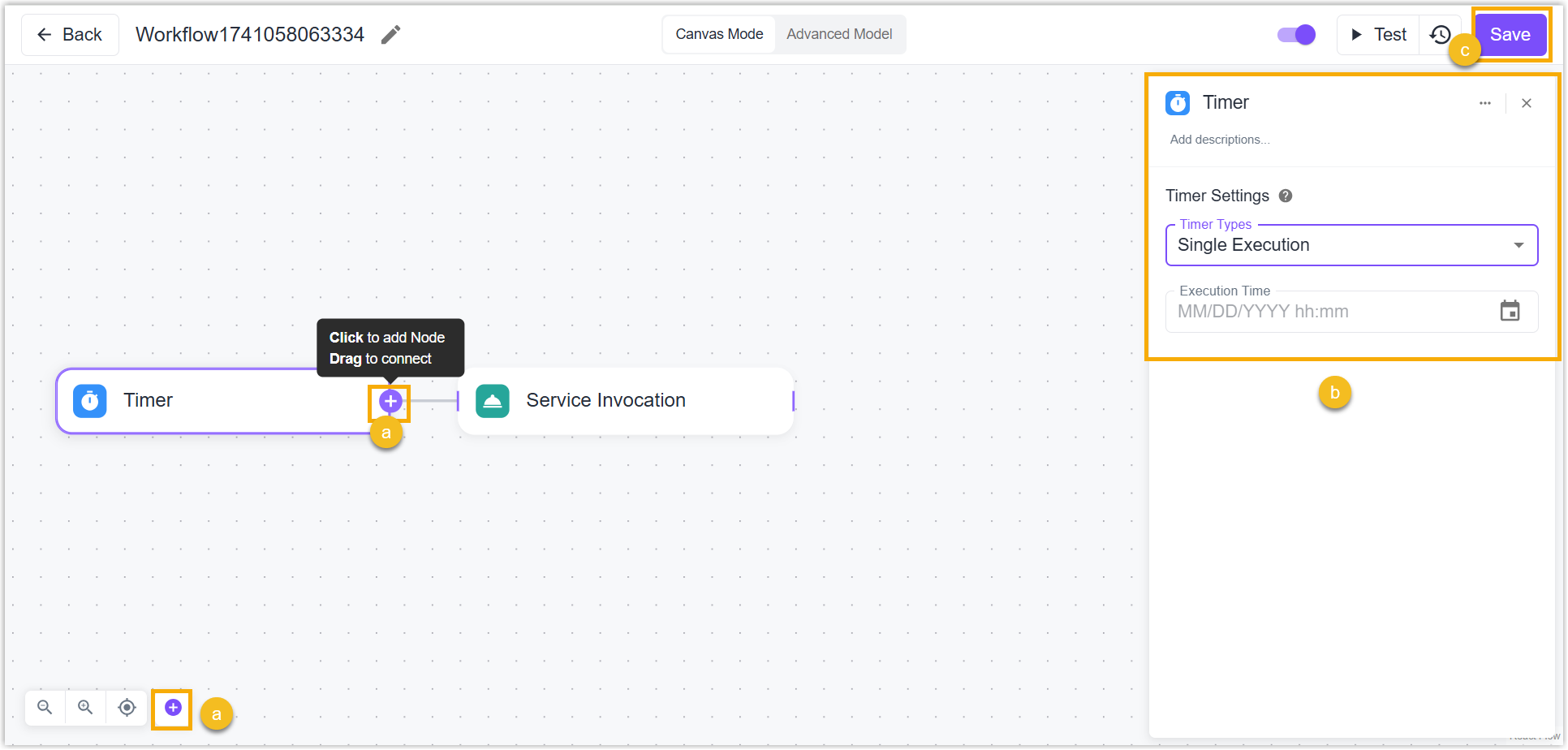

1. 打开工作流页面, 点击+添加按钮添加工作流。

2. 根据需要实现的功能，选择工作流的起始节点，点击创建。

起始节点	描述
定时器	定时执行工作流，支持单次定时执行、周期定时执行或间隔执行。示例应用：定时开关
触发器	通过仪表盘的Trigger组件引用触发工作流。示例：按钮开关
实体监听	实体任一数据变化时执行工作流。示例应用：阈值告警
MQTT监听	作为服务器监听MQTT消息来触发工作流的运行。
HTTP监听	作为服务器监听HTTP请求来触发工作流的运行。

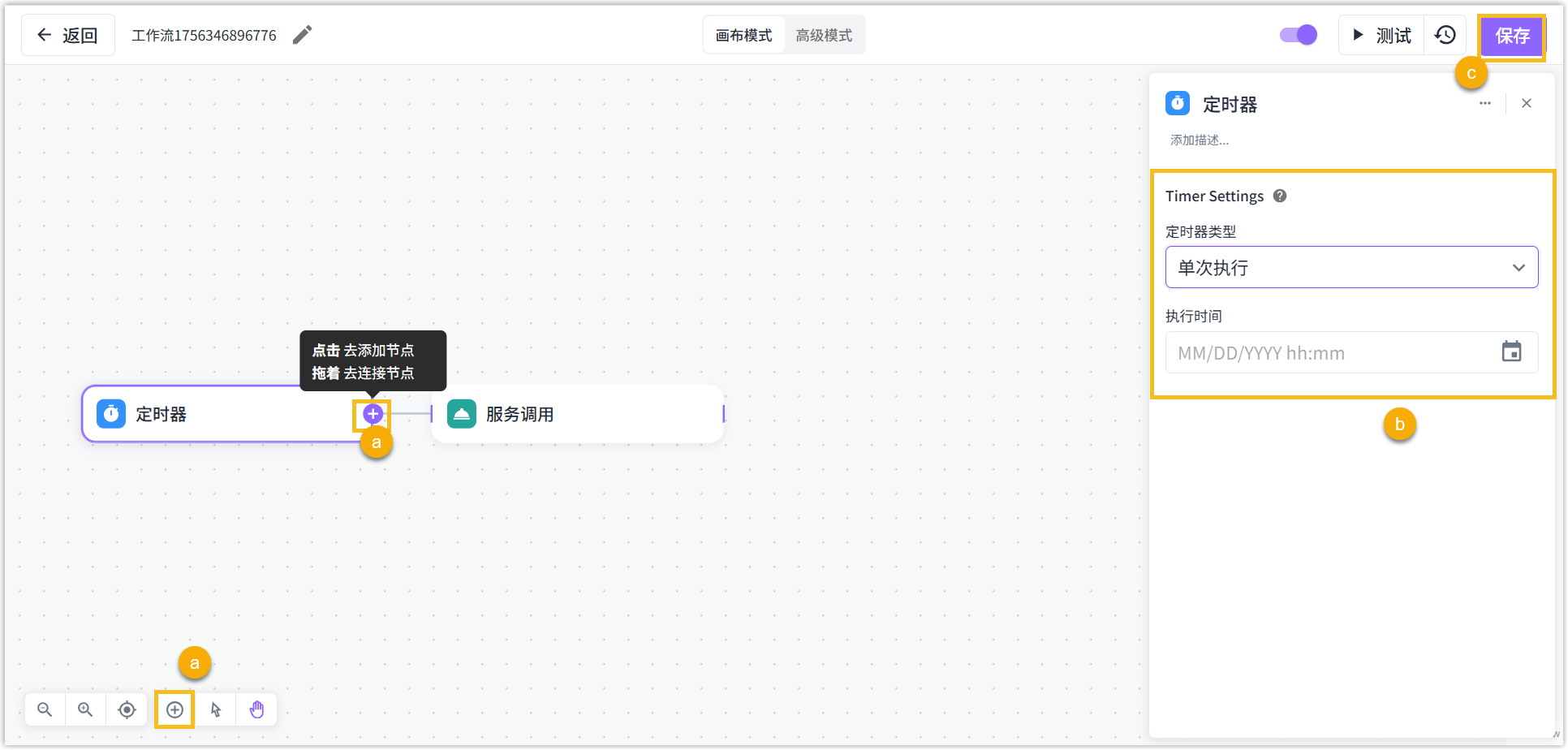

3. 在起始节点后添加其它节点并连接各个节点。
4. 双击编辑各个节点。如需删除节点，可右键目标节点删除。
5. 点击右上角的保存按钮保存工作流。

测试和日志

测试

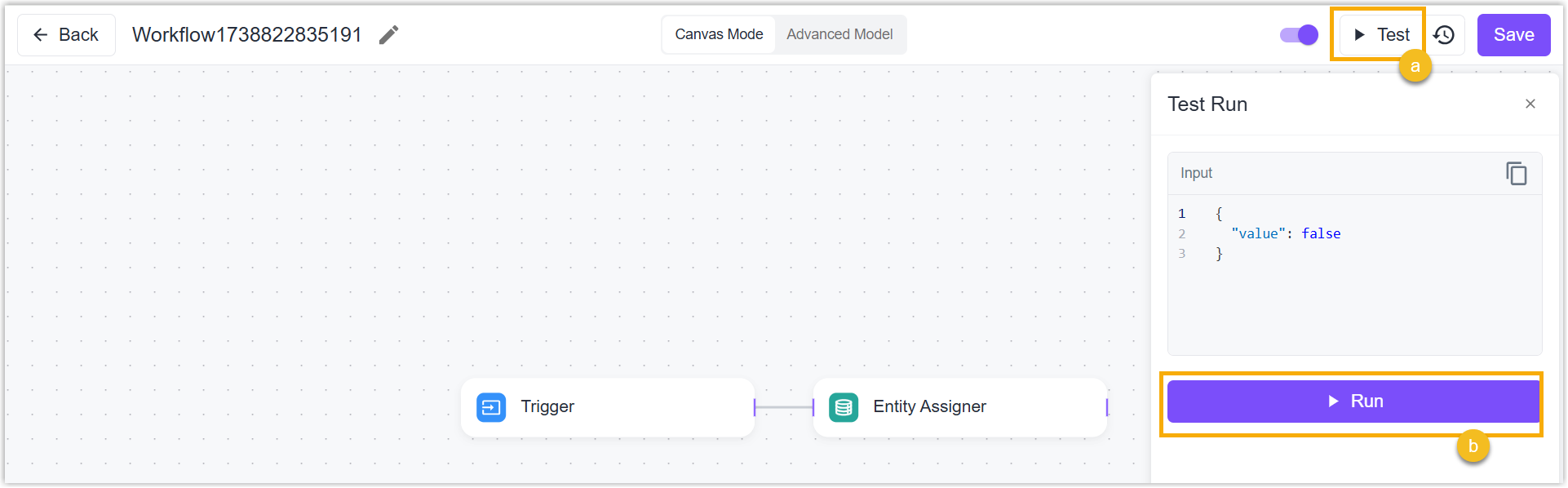

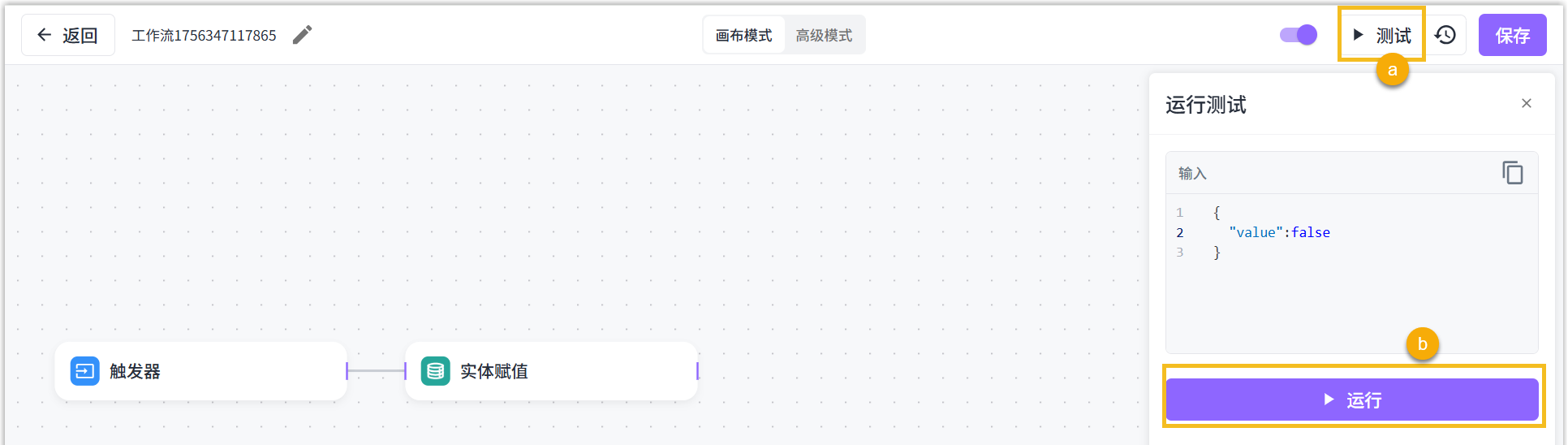

工作流测试：点击测试按钮测试节点是否有效以及工作流能否正常运行。

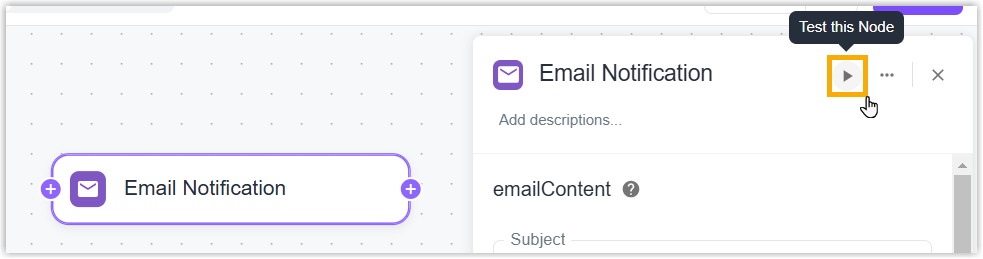

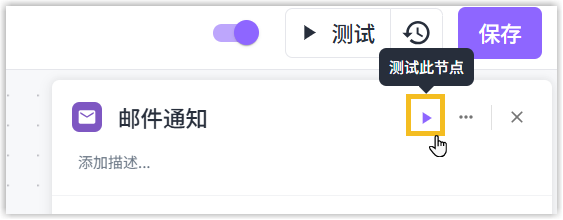

节点测试：Webhook推送, 代码和邮件通知节点支持配置后点击三角按钮测试能否正常运行。

日志

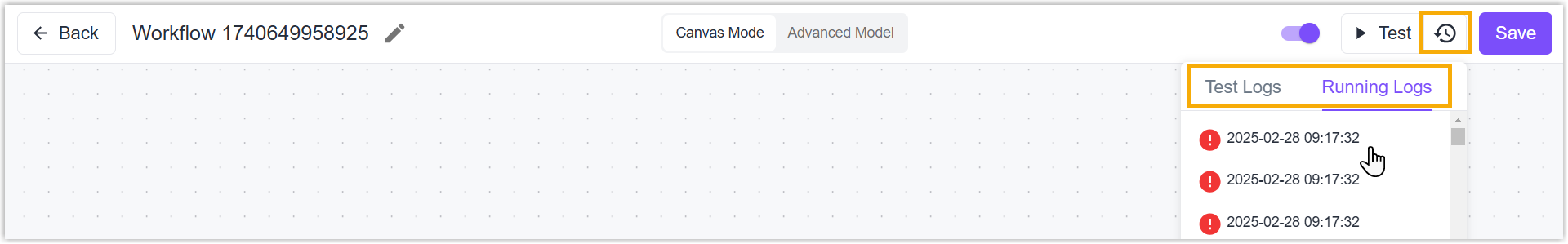

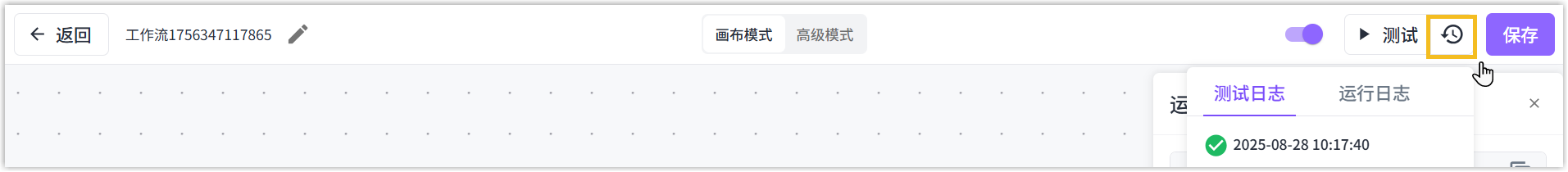

运行日志：工作流每次触发时，会自动生成一条运行日志记录运行情况和输入、输出参数等信息。

测试日志：点击测试按钮测试工作流时会显示测试日志记录运行情况和输入、输出参数等信息。

导出和导入工作流

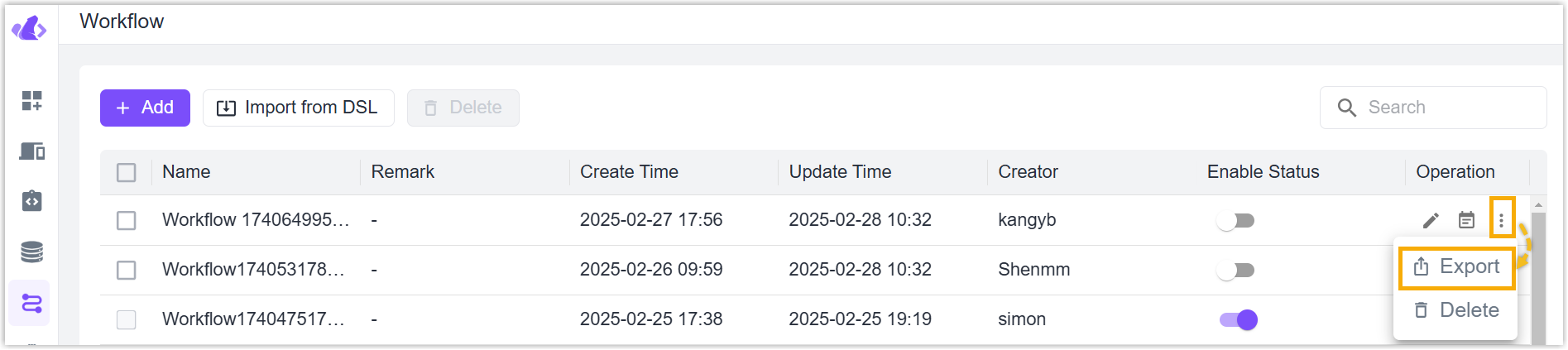

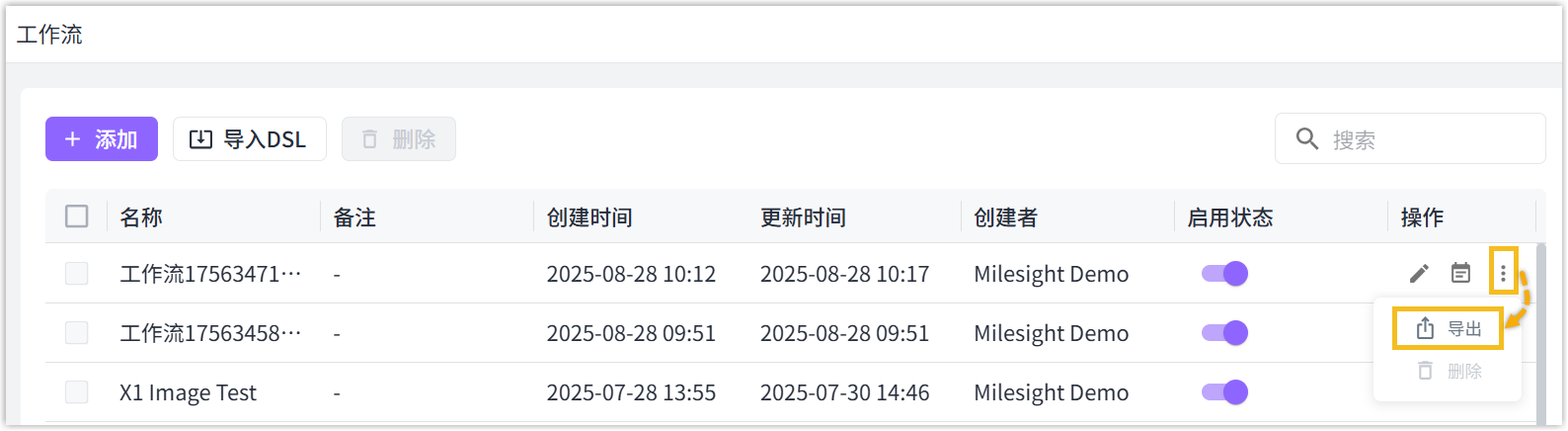

导出：选择需要导出的工作流，点击导出导出JSON格式的工作流文件。

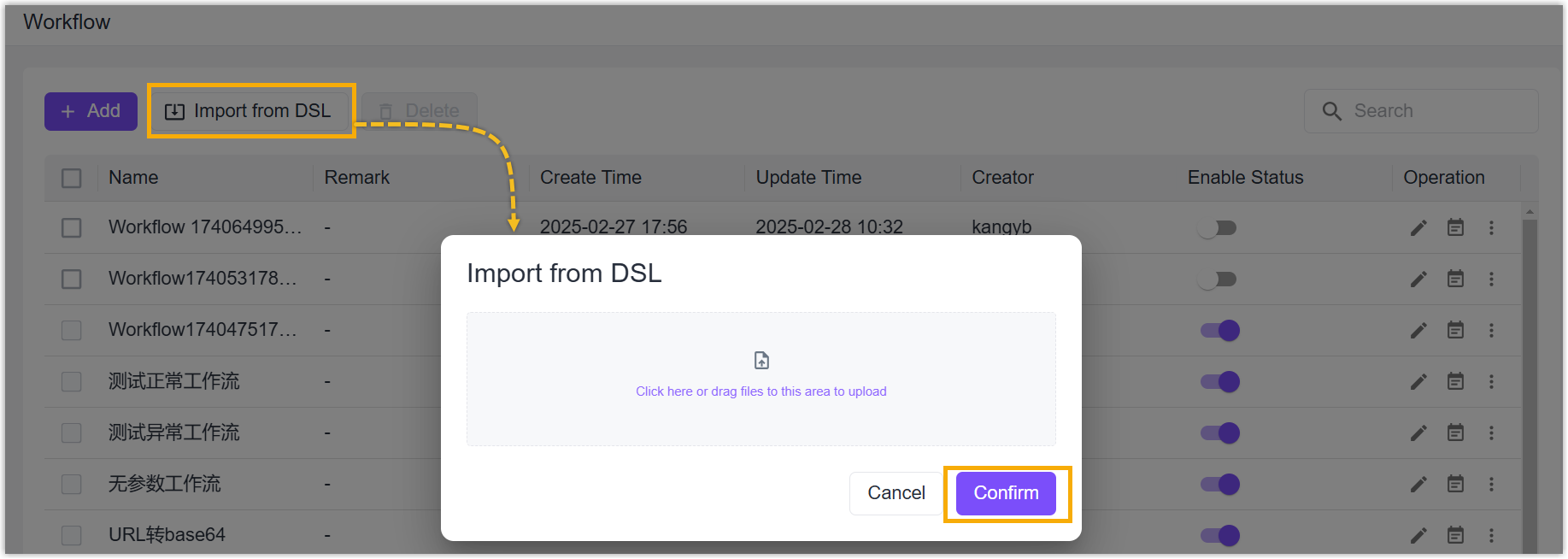

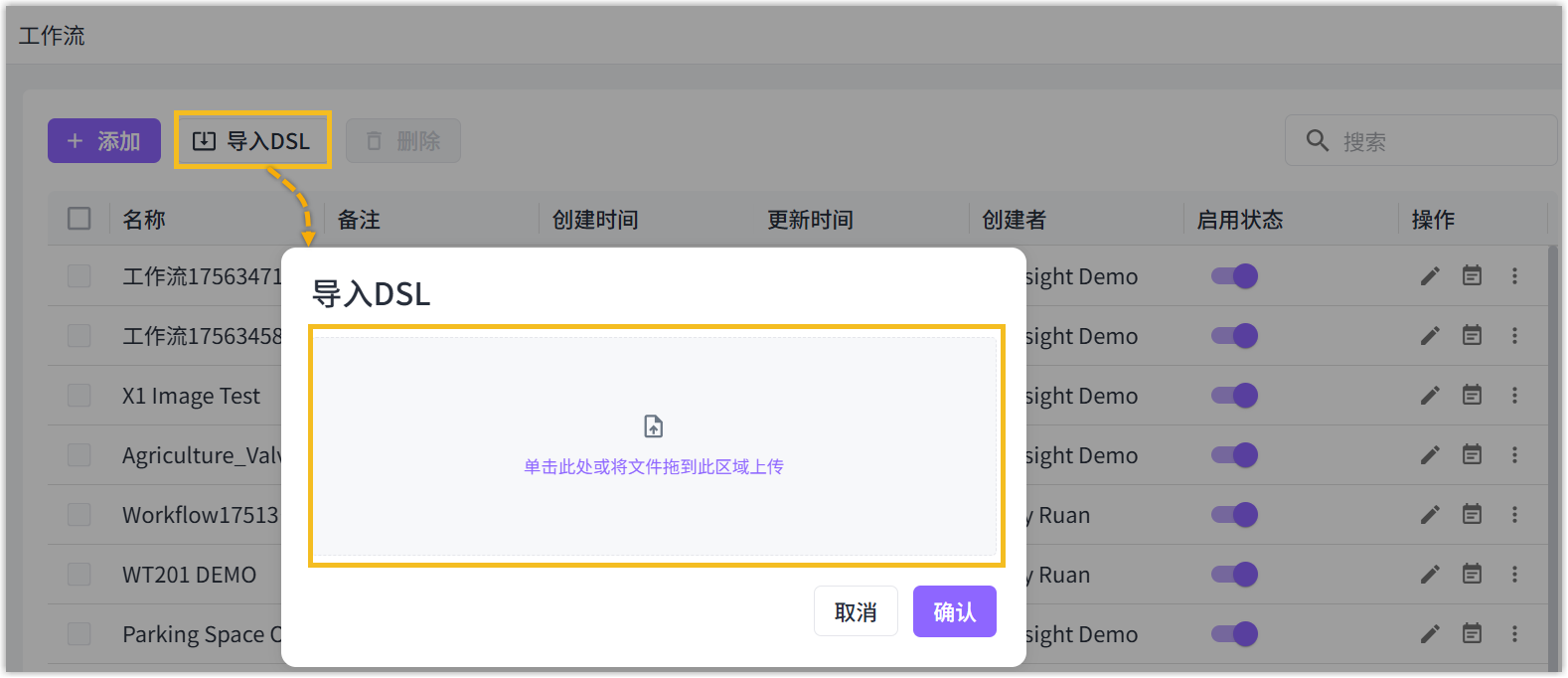

导入：点击导入DSL后上传工作流文件，点击确认保存设置。

删除工作流

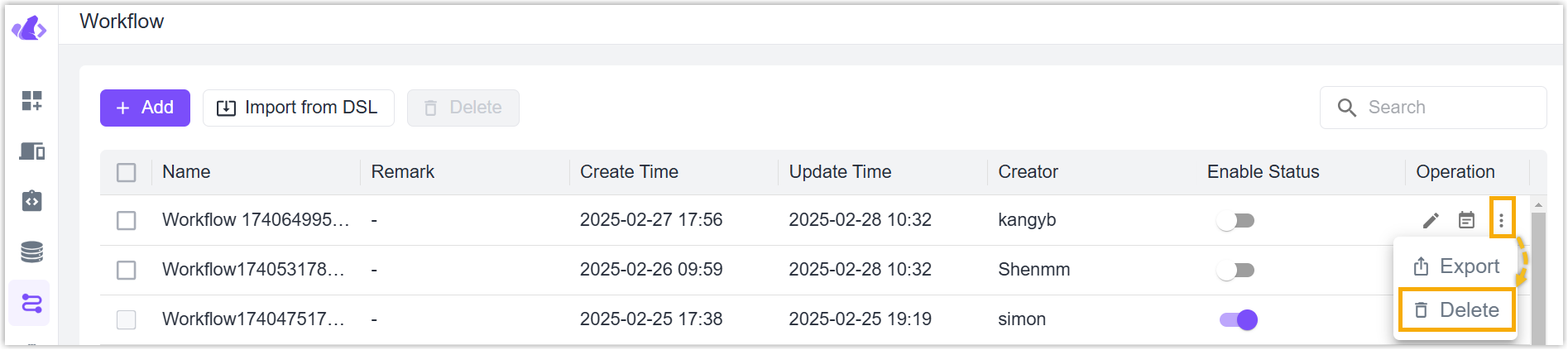

删除单个工作流：选择需要删除的工作流，在操作菜单点击删除。

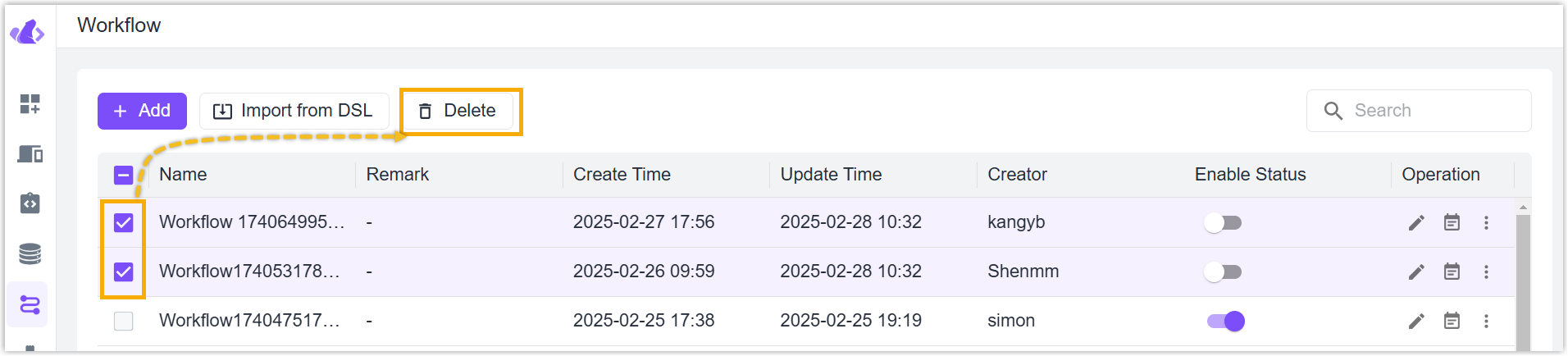

删除批量工作流：勾选需要删除的工作流，点击上方的删除按钮。

备注

• 已启用的工作流不可删除。

节点介绍

节点（Node）是构成工作流的基本单元。Beaver IoT支持串联以下节点搭建工作流来实现灵活的应用。

起始类节点：

节点	描述
定时器	定时执行工作流，支持单次定时执行、周期定时执行或间隔执行。示例应用：定时开关
触发器	通过仪表盘的Trigger组件引用触发工作流。示例：按钮开关
实体监听	实体任一数据变化时执行工作流。示例应用：阈值告警
MQTT监听	作为服务器监听MQTT消息来触发工作流的运行。
HTTP监听	作为服务器监听HTTP请求来触发工作流的运行。

外部类节点：

节点	描述
邮件通知	基于SMTP协议向指定的邮箱发送邮件通知，邮件标题和内容自定义且支持插入该工作流的变量。发送邮件前，必须配置对应的发送邮箱信息。配置完成后可点击标题旁的三角按钮测试邮件能否正常发送。
Webhook推送	推送指定的Payload信息到配置的Webhook URL地址。如Payload为空，则默认推送上个节点的所有输出内容。配置完成后可点击标题旁的Test this Node按钮测试能否正常发送数据。
HTTP请求	调用外部的HTTP API。
输出节点	输出工作流中的变量值。仅起始节点为触发器时可用。

信息

如果在Webhook推送节点填写了SecretKey，那么在请求头中就会包含以下字段，用于校验此请求来源是否合法：

• Signature
• Timestamp
• Nonce

校验方法:

• 步骤一： Payload = Timestamp字符串 + Nonce字符串 + 请求体字符串
• 步骤二： 使用SecretKey和Hmac256算法，计算Payload的结果，并转为Hex字符串。
• 步骤三： 比较计算结果是否和Signature相同，如果相同，就是合法的请求。

动作类节点：

节点	描述
实体赋值	将该工作流前面节点的输出参数结果赋值到指定实体上。
实体选择	选择实体的当前值作为参数传入工作流，用于后面节点的使用。
服务调用	调用实体的服务或其它工作流。
代码	编写代码实现灵活的数据处理功能， Beaver IoT支持JavaScript (ES6), Python 3, Groovy(4.0.26)和MVEL(2.5.2)编程语言。编写代码前，需要定义代码中会使用到的输入参数；如需将代码结果传递到工作流的后续节点，则需定义输出参数。配置完成后可点击标题旁的Test this Node按钮测试代码能否正常运行并输出正确结果。

控制类节点：

节点	描述
IF/ELSE判断	当逻辑条件满足（IF）或不满足（ELSE）时，执行工作流后续节点内容。一个节点支持添加最多5个逻辑条件，一个逻辑条件内支持配置多个子条件并支持“逻辑且”或“逻辑或”关系连接。此外，Beaver IoT支持使用编程语言JavaScript (ES6), Python(2.7), Groovy(4.0.26)和MVEL(2.5.2)来编写逻辑条件。
